GAO BLE, RFID & IoT 引擎4.0

我們將新的RFID系統4.0命名為GAO BLE、RFID和IoT(物聯網)引擎。如果用一句話來說，新系統是一個整合的系統，一個提供所有RFID解決方案的單一系統，包括BLE技術。

咨詢購買>>

I. 舊版系統(3.x) 回顧

在十多年的時間里，我們已經成功地實現了許多使用版本3的系統和更早期版本2.x和1.x、但即使是最新版本，我們也看到了很大的改進空間。

代碼是基于項目/客戶機進行分支的，沒有整合到單個代碼庫中，一個解決方案可能只適用于單個客戶機，而版本控制系統中有很多解決方案。這種情況限制了我們通過組件/層、固定數據模式和斷開連接的解決方案改進系統的能力，這些解決方案具有自己的層和組件，如web2用戶界面、中間件、手持代碼和數據處理：

· 從底層數據層為解決方案固定了數據模型和模式，這使得該解決方案無法再用于具有不同數據模型的其他應用程序，甚至是微小差異的應用程序

· 過時的用戶界面,我們可以感覺到系統很舊，不適用于web 應用程序。.

· 斷開連接的存儲庫限制了系統的增長，如果在解決方案中添加了新功能，其他解決方案保持不變

· 缺陷修復只能針對單個解決方案，必須為所有解決方案填充代碼

· 所有解決方案的質量保證都是不可能的

· 除非此人之前處理過類似項目，否則無法確定使用新項目的解決方案

· 與整合系統相比，所有解決方案的文檔都太多了

出于業務原因，基于項目的系統展示了一種不可擴展、膚淺的解決方案，而且從來沒有企業系統這樣做過。它很難管理、理解、修復和有效地?cái)U(kuò)展。

II. BLE, RFID & IoT 引擎 4.0

我們的目標是提供一個可擴展的解決方案，可以輕松滿足新的業務需求和技術變化，以及垂直和水平的系統擴展。基本上，這將使我們能夠以時間效率、更低的成本和更好的質量在市場上競爭.

版本3中大約有30個解決方案（或多或少），幾乎每個新項目都需要復制舊代碼并在其上進行更改。第4版我們不應該像那樣繼續前進。相反，我們應該為核心RFID系統構建一個可以通過單一解決方案擴展的系統，該系統具有以下關鍵概念：

1) 除了添加新代碼以滿足新的業務需求和硬件/設備接口（設備驅動程序等）外，系統應可擴展和配置業務模塊、讀卡器設備和各種操作模型，而不涉及核心系統代碼/架構。設計目標是使系統能夠在不與業務邏輯深度耦合的情況下與標簽通信，并能夠基于可配置的業務模塊和可插拔設備解釋各種標簽活動。

2) 我們應該利用最近（過去10年）的軟件進步，如HTML5、JavaScript、TypeScript/Angular、NoSQL、VPN等，來應對業務和技術的動態性和分布式/云性質的挑戰。.

3) 版本3代碼提供了一個測試過的設備驅動程序和業務模塊列表，我們應該將這些測試過的代碼遷移到版本4中。

系統將盡可能多地重用版本3代碼，從版本3的幾個解決方案開始，中間件和web服務器組件將保持相同的性能。Net平臺。網絡用戶界面將引入谷歌Angular，使GUI現代化。中間件將合并版本3設備驅動程序和業務模塊，以形成一個具有以下設計細節的整合企業系統：

1 數據層和數據同步

1) NoSQL

除了使用SQL server管理結構化數據（如標簽、閱讀器）外，新系統還將使用NoSQL數據庫管理半結構化和動態/非結構化數據。NoSQL server的使用將使我們能夠處理數據模式的動態性質，簡化并重新激活我們的系統，避免數據和業務邏輯之間的直接耦合，并避免不同數據模式的代碼更改，這是使用NoSQL的關鍵概念

為了提供一個穩定的解決方案，首先我們需要有一個穩定的數據層，這是版本4的關鍵。

2) Data Synchronization 數據同步

我們已經看到了多站點部署需要同步數據，以及使用MS SQL Server技術配置數據同步的困難。此外，我們很少有項目通過代碼更改實現數據同步。這個問題的根源在于部署在各個位置的數據庫服務器。

如今，新技術為解決這一挑戰提供了許多有價值的選擇，我認為我們應該使用VPN技術，因?yàn)樗褂煤?jiǎn)單，成本低或沒有成本，具有高級別或軍事級別的安全性。這種方法可用于版本3和版本4的未來多站點部署。無需更改中間件中的代碼，通過VPN直接連接到同一數據庫。

我們應該確定一個VPN技術供應商作為我們的首選供應商，也有一些免費的VPN，但我們需要找到一個適合我們的系統。

2 BLE, RFID & IoT 服務器

基于Angular的web用戶界面的廣泛接受已成為評估web應用程序的行業標準，我們將使用Angular框架構建真正的Web2應用程序。除了提供模型化的用戶界面之外，Angular還可以在編譯時檢測錯誤，因?yàn)?/span>TypeScript是一種靜態類型的語言，而不是像JavaScript那樣的運行時語言。

該系統將提供以下功能:

1) 用于管理系統用戶、標簽、位置、讀卡器和天線配置的Web瀏覽器用戶界面

2) 用于資產管理、人員跟蹤等應用程序的CRUD操作的Web瀏覽器用戶界面。該界面應能夠定義特定于應用程序的元數據、將用于目標應用程序的模式

3) 報表模塊為固定數據表提供報表，為動態和半結構化數據提供報表

4) REST服務——具有用于穩定實體的固定CRUD API，以及用于特定于業務的API的可插拔模塊。應該為潛在的集成商發布REST API

5) 移動設備提供REST APIs

6) 用戶界面組件使用谷歌Angular技術

7) 我們應該只為多站點環境部署一個web服務器，而不是按照當前版本3的做法部署每個站點

8) 取消IIS作為web服務器，將使用本機Windows服務來處理web用戶請求/響應，REST API，還為發布者和訂閱者功能提供實時監控功能，作為當前信號器調用

3 Middleware 中間件

中間件組件的核心功能與版本3相同，提供了基礎功能

1) 為不同的客戶需求加載業務模塊，2）為不同的讀卡器加載設備驅動程序，3）將驅動程序RFID標簽活動直接發送到活動的業務模塊。

對于版本4，我們可以使用相同的版本3，或者至少?gòu)淖罘€(wěn)定的版本3代碼開始。

中間件可以在沒有BLE、RFID和物聯網服務器的情況下遠程部署，只要它可以本地或通過VPN連接到它和數據庫服務器。

4 手持設備組件

手持設備代碼在不同的平臺上運行，比如Android。iOS等——我們應該保留當前代碼，將現有REST API集成到web組件中的版本4 REST API中。

5 業務模塊

我們應該擁有版本3提供的所有功能。并將當前代碼整合到新系統中，該組件的主要工作將是與新的數據層REST API接口。

我們可能需要遷移一些3版業務模塊，它們是：

Name	Subversion URL	Description

6 固定讀卡器設備驅動程序

每個RFID固定讀卡器都有一個唯一的驅動程序代碼，用于與RFID中間件通信。大多數驅動程序代碼應該從版本3繼承。因?yàn)樗慌c中間件組件通信，與數據層沒有直接耦合

驅動程序?qū)⒃诎姹?/span>4中提供:

Name	SKU No.	Subversion URL	Description

I. 系統架構

1. 系統部署環境

下面的系統文圖提供了運行時系統組件及其耦合的高級說明。組件連接可能位于LAN、Internet和VPN上，具體取決于系統性能、數據安全性和復雜性。許多企業已經開發了與GAO-BLE、RFID和物聯網中間件直接局域網連接的讀卡器，這些中間件提供了高系統性能、可靠性和安全性，而許多其他企業在云端部署了我們的解決方案，將固定讀卡器連接到云環境中的GAO-BLE、RFID和物聯網服務器。

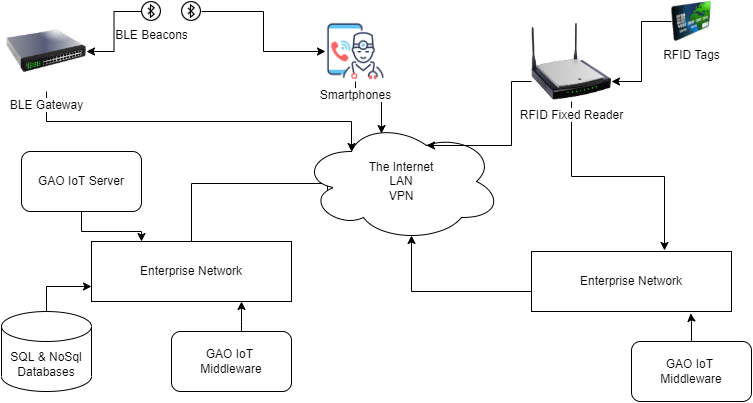

GAO BLE, RFID & IoT系統文圖

1. GAO BLE, RFID & IoT 軟件組件和層

GAO BLE, RFID & IoT系統包括中間件、Web服務器、讀卡器應用程序和手持讀卡器應用程序

GAO BLE, RFID & IoT 中間件是一種基于Windows的服務，為RFID讀卡器、業務模塊和數據同步提供運行時的接口，以便在讀卡器應用程序和手持讀卡器上進行嵌入式通信。中間件提供了一個業務模塊和RFID閱讀器驅動程序庫，如下所述：

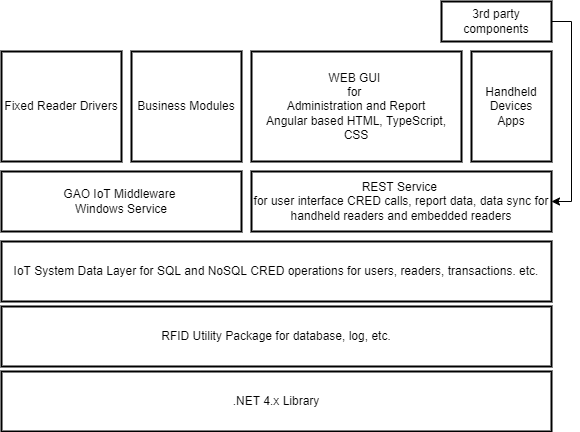

GAO BLE, RFID & IoT 系統組件和層

· GAO BLE, RFID & IoT Middleware– 基于Windows的服務，為RFID固定讀卡器、業務模塊和數據同步提供運行時的接口，該模塊在運行時直接與讀卡器驅動程序和業務模塊鏈接。中間件連接到局域網或VPN環境中的數據庫服務器

Fixed Reader Drivers – 每個受支持的固定RFID讀卡器都有設備驅動程序，該驅動程序提供與讀卡器通信特定消息的接口，并實現RFID讀卡器設備接口，該接口是一個抽象層，為運行時需要連接到RFID中間件的主動和被動RFID讀卡器提供通用API.
特定供應商的讀卡器可以實現讀卡器抽象類，以與其他RFID組件交互。設備驅動程序?qū)⒔邮盏降?/span>RFID消息傳遞給業務模塊。
Business Modules – 根據客戶要求，該組件將是特定于應用程序的。在內部，它將提供一個業務模塊接口，該接口提供一個業務邏輯抽象層，通過實現一個業務模塊抽象類，使各種特定于業務的模塊能夠插入RFID系統。該模塊將RFID閱讀器活動數據更新至GAO BLE、RFID和物聯網數據庫服務器。
BLE, RFID & IoT REST Service – REST API用于系統管理相關對象，如用戶、設備、位置、標簽、托管對象（人員、資產）、報表查詢數據和數據同步API，這些API為不駐留在RFID中間件進程中的設備（如手持讀卡器設備或嵌入式讀卡器設備）提供進程外集成。該組件為嵌入式和手持讀卡器設備提供本地?cái)?shù)據，并提供最新的所需信息，如位置信息、讀卡器配置或用戶數據.
Web GUI – 提供最終用戶和管理員界面。該層將由Google Angular實現，并部署在IIS web服務器中。該層通過Internet或LAN與企業網絡上的REST API通信。該組件使系統管理員能夠管理RFID服務器、用戶、配置RFID設備、標簽，并從Web瀏覽器訪問系統報告
Handheld Component – 根據特定于業務的規范提供用戶界面。每個手持設備都有一個本地?cái)?shù)據庫，其中包含支持的業務模塊所需的信息。本地?cái)?shù)據庫使用配置了無線或USB端口的服務器進行更新。設備將RFID事務存儲到手持?jǐn)?shù)據庫，并在設備連接到服務器時將事務上傳到RFID服務器.
Embedded Component –通過使用LLRP API提供RFID標簽讀取、條形碼讀取、特定于業務邏輯的處理，以及使用FTP、UDP和TCP協議與RFID服務器進行數據通信.
RFID Utility Library –該層提供了常見的用戶類，如SQL server數據庫管理器、NoSQL server連接和連接池。系統的通用日志類。安全API、外部REST請求/響應調用的通信API等
Third Party Components – 對于BLE、RFID和物聯網系統未知的任何外部組件。它們可以通過認證會話與REST API的GAO BLE、RFID和物聯網系統集成?？梢詮娜魏蔚谌较到y(tǒng)調用GAO BLE、RFID和IoT REST API，并且它獨立于編程語言。
